Hydrogen-induceret revnedannelse (HIC), nogle gange omtalt som hydrogenskørhed (HE) eller hydrogen-assisteret krakning (HAC), er en alvorlig bekymring for svejsede stålrørledninger -, især dem, der produceres ved langsgående neddykket-buesvejsning (LSAW). Når brint kommer ind i metalmatrixen (f.eks. under svejsning, korrosion eller udsættelse for brint-rige miljøer), kan det drastisk reducere duktiliteten og fremme skør revnedannelse under stress.

For LSAW-stålrør designet til-højtryksolie-, gas- eller brinttransport kan en HIC-fejl bringe den strukturelle integritet og sikkerhed i fare. I denne analyse undersøger vi de grundlæggende årsager til brint-induceret revnedannelse i LSAW-stålrør, og integrerer indsigt fra publiceret forskning og observationer fra den virkelige-verden.

Definition og proces: Brintskørhed refererer til reduktionen af duktilitet og sejhed i metaller - især kulstof og lav-legeret stål - på grund af tilstedeværelsen af diffuserbart hydrogen. Når brintatomer trænger ind i metalgitteret, svækker de atombindinger og gør stålet mere tilbøjeligt til at sprøde brud under belastning eller stress.
Betingelser nødvendige: For at HIC kan forekomme, kræves der generelt to forudsætninger: (1) tilstedeværelsen af diffuserbart brint (f.eks. atomisk brint introduceret under svejsning, korrosion, katodisk ladning osv.), og (2) påført eller resterende mekanisk belastning (f.eks. rørlednings indre tryk, resterende svejsespænding, ekstern belastning).
Forsinket revnefænomen: HIC vises ofte ikke med det samme. Efter brintindtrængen kan der være en latensperiode -, der strækker sig fra timer til dage eller længere -, før revner starter og breder sig. Dette skyldes, at brint har brug for tid til at diffundere til kritiske mikrostrukturelle steder (korngrænser, defekter, indeslutninger) og akkumulere til en tærskelkoncentration, før det forårsager skørhed og revner.

Der er adskillige accepterede mikro-mekanismer, hvorved brint forårsager skørhed og revner:

Hydrogen-Enhanced Decohesion (HEDE): Hydrogen reducerer kohæsionsstyrken mellem metalatomer - især ved korngrænser -, hvilket fremmer intergranulær fraktur.
Hydrogen-Enhanced Localized Plasticity (HJÆLP): Hydrogen letter lokaliseret plastisk deformation (f.eks. øget dislokationsmobilitet), hvilket fører til dannelse af mikrohulrum, belastningslokalisering og eventuel revneinitiering.
Internt tryk af hydrogengas (blisterdannelse/tryk-revnedannelse): Under visse forhold rekombinerer hydrogenatomer for at danne molekylært hydrogen (H₂) i hulrum eller indeslutninger, hvilket skaber indre tryk, der kan drive revnedannelse, blærer eller vækst.

Disse mekanismer kan virke individuelt eller i kombination, afhængigt af stålmikrostruktur, brintkoncentration, stresstilstand og miljøforhold.

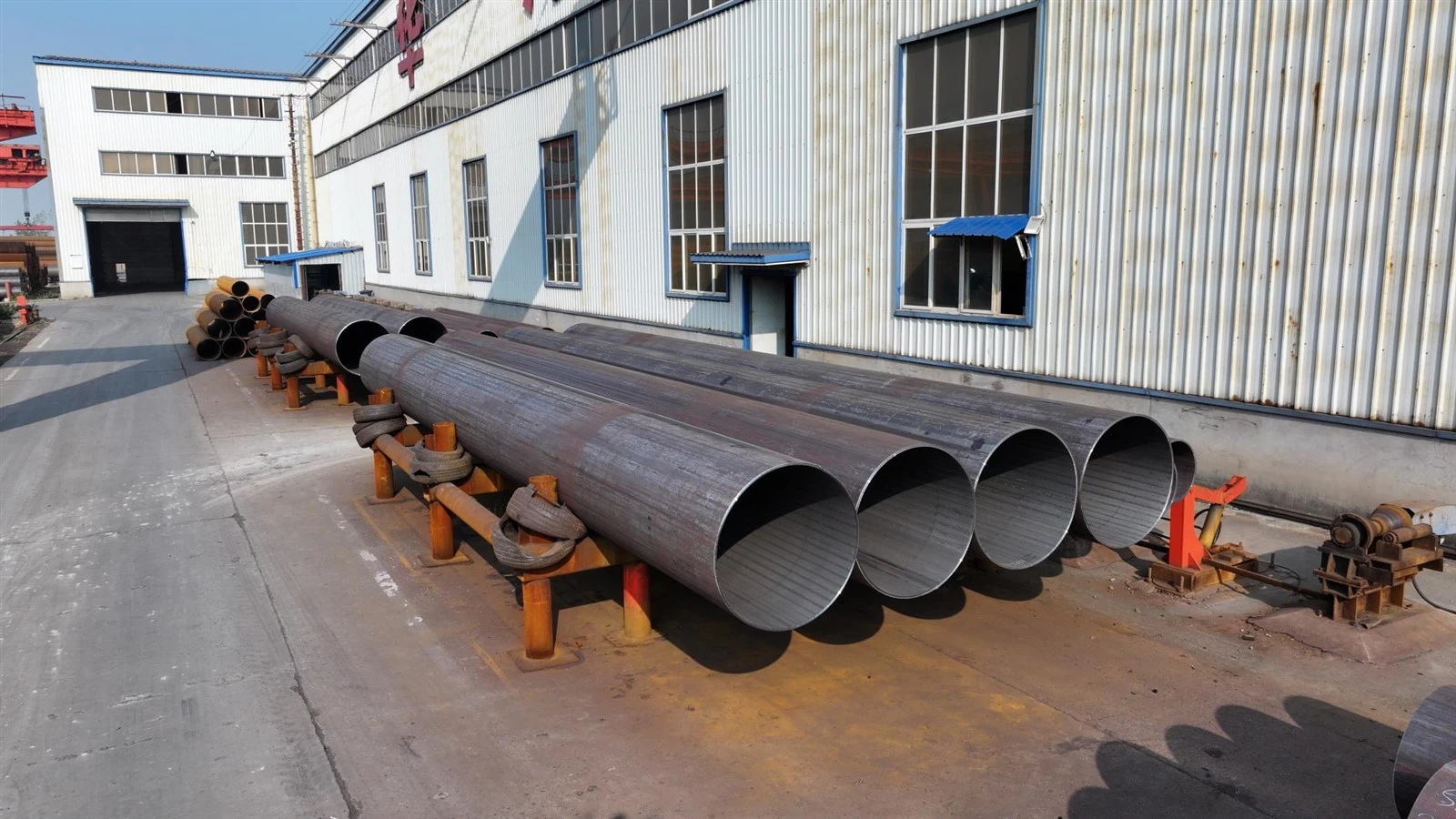

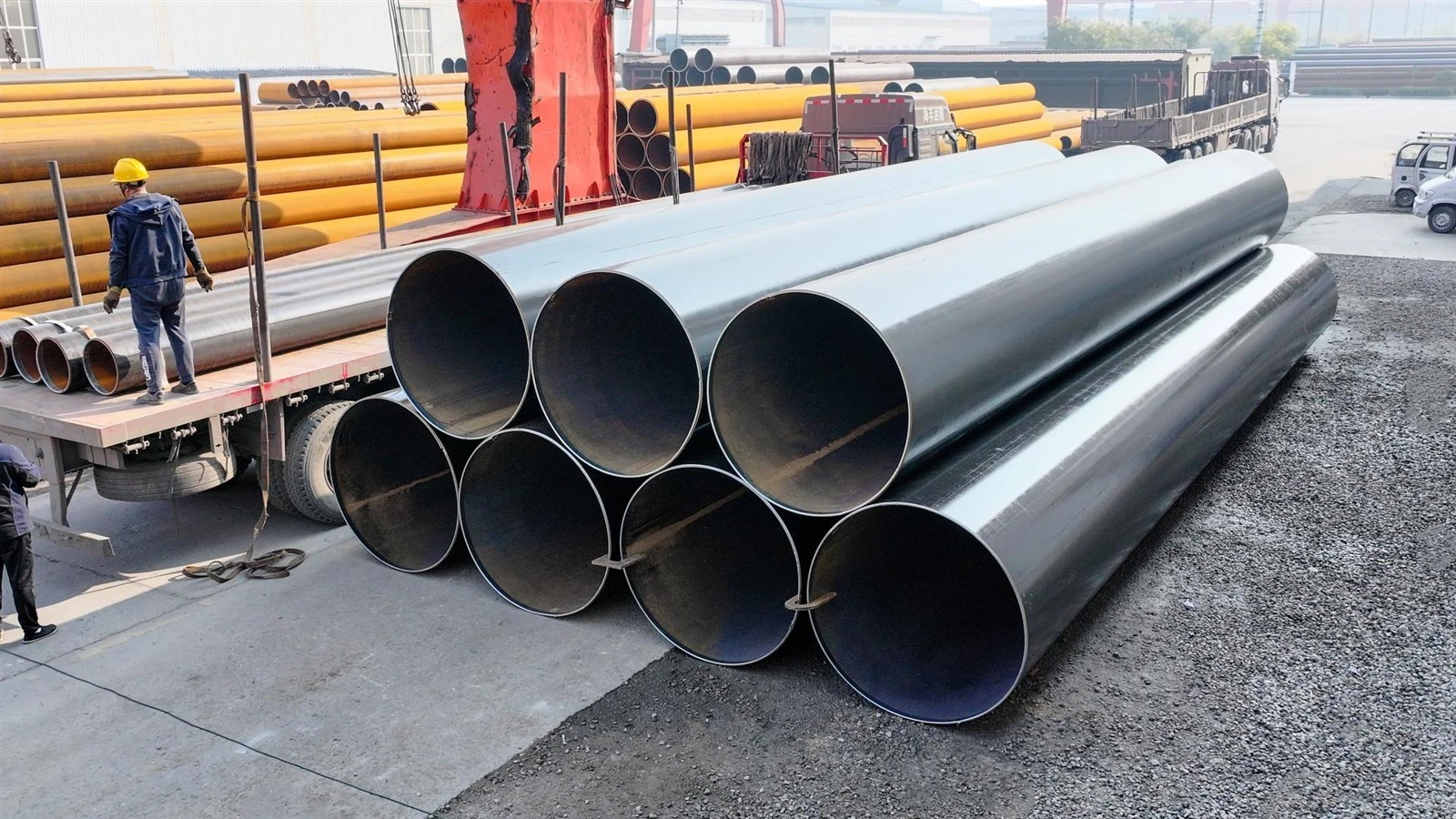

LSAW (Longitudinal Submerged-Arc Welded) stålrør har visse egenskaber - på grund af deres fremstillingsproces og anvendelsesmiljø -, der gør dem særligt modtagelige for brint-induceret revnedannelse. Nogle af de vigtigste årsager diskuteres nedenfor.

Under LSAW-fremstilling formes stålplader eller -strimler til en cylinder og svejses på langs ved hjælp af neddykket-buesvejsning (SAW). Flere faktorer i denne proces kan introducere brint:

Fugt i svejsemiddel eller elektroder: Hvis svejsetilsatsen indeholder restfugt, kan der dannes brint og absorberes i det smeltede svejsebad. Ved størkning bliver brint fanget i svejsemetallet eller den varme-påvirkede zone (HAZ).
Korrosion eller miljømæssig brinteksponering: Efter svejsning kan eksponering for fugtige omgivelser, sure gasser (f.eks. H₂S) eller katodisk beskyttelsesprocesser føre til brintindtrængning i svejset stål.

Derfor skaber svejse- og eftersvejseforholdene-en fremragende mulighed for brintoptagelse.

Den svejste samling og den varme-påvirkede zone (HAZ) har generelt en heterogen mikrostruktur-korngrænseforvrængning, forskellige kornorienteringer, resterende spændinger, indeslutninger osv. Denne strukturelle u-ensartethed skaber"brintfælder"hvor brint fortrinsvis akkumuleres (korngrænser, dislokationer, indeslutninger).
Disse områder med høj brintfangsteffektivitet er tilbøjelige til at blive skøre. For eksempel viser undersøgelser af rørledningsstål (f.eks. X80), at den groft-kornede HAZ (CGHAZ) under trækbelastning er særligt sårbar over for HIC.
Svejsesamlinger kan således vise højere HIC-følsomhed end basismetallet. I test på svejsede rørledningsstål under surt miljø svigter svejsede samlinger ofte tidligere end uædle metal på grund af højere brintfangst og lettere revneinitiering.

Rørledninger fungerer ofte under høje indre tryk, cyklisk belastning og trækspænding --forhold, der forværrer HIC-risikoen. Selv resterende spændinger fra svejsning og formning kan være tilstrækkelige. I rørledninger med højt-tryk eller sur-gas (især brint- eller H₂S-tjeneste) kan brint-assisteret stresscracking (HAC) kombineres med brintskørhed, hvilket øger sandsynligheden for fejl.

Baseret på casestudiet præsenteret i artiklen fra Union Steel Industry Co., Ltd. ("Årsagsanalyse af brint-induceret revne i LSAW-stålrør") og bekræftende forskning, dukker adskillige mønstre op i typiske fejl.

Fejlfunktion / Observation	Fortolkning / Årsag
Svejste LSAW-rør udviklede revner langs svejsesmeltelinjen, der strækker sig fra roden af svejsningen mod det indre af rørvæggen.	Angiver oprindelse ved svejsning eller HAZ - typisk for brint-induceret revnedannelse i svejsede samlinger.
Revner udviste sprøde brudflader ("hvide sprøde brud") og nogle gange "hvide pletter" nær revneroden.	Foreslår brintakkumulering og skørhed frem for duktil rivning; hydrogen "hvid plet" er en kendt HIC-markør.
Revneinitiering ofte forsinket (ikke øjeblikkelig) - nogle gange dage/uger efter svejsning eller brinteksponering.	Afspejler forsinket hydrogendiffusion og koncentrationsopbygning-, før den når kritisk tærskel.
Efter omarrangering af svejseprocedurer (for eksempel omplacering af kranoperationer for at undgå olieforurening ved svejserille), opstod lignende defekter ikke igen.	Foreslår ekstern forurening (olie, fugt) bidrog til hydrogenintroduktion i svejsning - en kontrollerbar produktionsfaktor.

Fra disse observationer kan hovedårsagerne til HIC i LSAW-rør grupperes som:

Brintkilder: fugt eller forurenende stoffer (olie, vand) i svejsemiddel eller forbrugsstoffer; miljømæssigt hydrogen (f.eks. sur gas, H2S, korrosion); elektrokemiske processer (katodisk beskyttelse).
Mikrostrukturelle fælder og stresskoncentration: heterogen mikrostruktur ved svejsning og HAZ, tilstedeværelse af indeslutninger, korngrænser, dislokationer - alle potentielle brintfælder.
Mekanisk belastning (resterende eller operationel): resterende spændinger fra svejsning/formning plus indre tryk eller eksterne belastninger skaber det spændingsmiljø, der er nødvendigt for, at revner kan forplante sig.
Tids-afhængig diffusion og akkumulering: Brintdiffusion over tid fører til en latensperiode - revner kan forekomme efter en forsinkelse, nogle gange dage eller uger efter-behandling eller eksponering.

Nylige akademiske og eksperimentelle undersøgelser af brintskørhed og HIC i rørledningsstål giver en dybere indsigt i de mikro-mekaniske processer, og hvordan de relaterer til LSAW-rør.

En undersøgelse af svejset høj-rørledningsstål (f.eks. X80) viste, at den grovkornede-varme-påvirkede zone (CGHAZ) er særligt udsat for HIC under trækbelastning. Den ikke-ensartede kornstruktur, flere kornorienteringer, indeslutninger og svejse--inducerede defekter fungerer som brintfælder og spændingskoncentratorer.
De "fælder", der tilvejebringes af korngrænser, dislokationer og andre mikrostrukturelle defekter øger den lokale brintkoncentration betydeligt, hvilket letter skørhed.
I atomistisk modellering for -jern blev interaktion mellem dislokationer og korngrænser under brintbelastning vist at aktivere korngrænsedekohæsion: hydrogensegregation ved korngrænsen reducerer kohæsionsstyrken, dislokationspåvirkning fremmer lokal spændingskoncentration, hvilket resulterer i intergranulær fraktur.

Nogle eksperimenter demonstrerer revneinitiering og vækst udelukkende på grund af brint - selv i fravær af påført ekstern belastning eller betydelig resterende belastning. For eksempel viste hydrogen-ladede prøver tværgående stige-revner parallelt med overfladen, hvilket indikerer, at brintakkumulering alene kan skabe tilstrækkeligt lokaliseret tryk eller spænding til at fremkalde revner.

Dette tyder på, at i LSAW stålrør, selv om de eksterne spændinger er minimale, internt fanget brint (f.eks. i svejsemetal eller HAZ) selv kan-initiere revner under gunstige mikrostrukturelle forhold.

I virkeligheden skyldes brint-induceret skade sjældent en enkelt mekanisme. HEDE, HELP, internt tryk (blisterdannelse) og diffusions-kontrolleret akkumulering kan alle bidrage med - afhængigt af stålsammensætning, svejseteknik, miljø, stress og mikrostruktur.

Desuden forværrer faktorer som højstyrkestål, høj dislokationstæthed og komplekse mikrostrukturer (martensit, bainit) yderligere HIC-følsomheden.

I betragtning af ovenstående mekanismer og sårbarheder står LSAW stålrør over for flere unikke udfordringer, der øger HIC-risikoen:

Krav til høje-styrke: Rørledningsstål er ofte designet til høj flyde- og trækstyrke til at håndtere trykbelastninger, og stål med højere-styrke er generelt mere modtagelige for brintskørhed.
Store svejsesømme og lange svejselinjer: LSAW-rør har lange langsgående svejsesømme -, hvilket øger volumen af svejsemetal og HAZ, der udsættes for potentiel brintindtrængning.
Svært at kontrollere fugt/forurenende stoffer fuldt ud: Givet industriel-skala svejseoperationer er det ikke-trivielt at sikre helt tørre flux/elektroder og rene rilleoverflader. Olieforurening eller resterende fugt (fra miljøeksponering eller håndtering) kan introducere brint - som det ses i praktiske fejltilfælde.
Restbelastning fra formning og svejsning: Bøjning/rulning for at danne rør og svejsning indfører i sagens natur restspændinger, som kombineres med brinteffekter for at skabe områder, der er udsat for revnedannelse.-
Lang levetid under komplekse miljøer: Rørledninger fungerer ofte over årtier, under varierende temperatur, tryk og muligvis korrosive eller sure gasmiljøer -, hvilket tillader brintakkumulering over tid og forsinket revnedannelse.

Ved at sammensætte indsigten fra praktiske casestudier og fundamental forskning kan årsagskæden for brint-induceret revnedannelse i LSAW stålrør opsummeres som følger:

Brint introduktion- under svejsning (fugt/forurening), korrosion, sur-gaseksponering eller katodiske processer.
Brintabsorption og -indfangning- brint diffunderer ind i svejsemetal eller HAZ og bliver fanget ved mikrostrukturelle træk (korngrænser, dislokationer, indeslutninger).
Akkumulering og diffusion- over tid akkumulerer brint, diffunderer til kritiske svage punkter (f.eks. svejserod, HAZ), rekombinerer muligvis til H₂, hvilket fører til internt tryk eller lokale brintkoncentrationstoppe.
Anvendelse af stress- resterende spænding fra svejsning/formning, driftstryk/spænding eller endda indvendigt brinttryk skaber i sig selv trækspænding omkring fælder eller hulrum.
Crack initiering- under tilstrækkelig lokal brintkoncentration og spænding, spalter revner - ofte intergranulær eller kvasi-spaltning, nogle gange med hvide-pletskøre træk.
Revneformering og forsinket fejl- med gentagne stresscyklusser og tid til hydrogendiffusion vokser revner, hvilket i sidste ende kompromitterer rørintegriteten.

At forstå årsagerne til HIC i LSAW-rør hjælper med at foreslå strategier til at mindske risikoen -, selvom det er en udfordring at opnå fuld forebyggelse. Nøgleovervejelser omfatter:

Streng kontrol med svejseforholdene: Brug svejsematerialer med lavt-brintindhold (fluxer, elektroder), sørg for tør og ren svejserille - for at minimere brintintroduktion under svejsning. Dette var effektivitet demonstreret i den virkelige-verden: efter at have elimineret olieforurening i rillen, dukkede HIC-defekter ikke op igen.
Post-svejsevarmebehandling (PWHT) eller brint-"bagning": Termisk behandling (i-linje eller offline) kan hjælpe med at sprede brint ud fra svejset metal og HAZ, hvilket sænker resterende brintkoncentration og reducerer risikoen for skørhed.
Materiale- og mikrostrukturoptimering: Vælg stål med mikrostrukturer, der er mindre modtagelige for hydrogenindfangning (f.eks. minimer skadelige indeslutninger, kontroller korngrænser, undgå alt for hårde/skøre mikrostrukturer). Brug legeringsdesign eller mikrostrukturteknik til at reducere brintfældens tæthed eller fremme hydrogen--resistente faser.
Stresshåndtering: Styr svejse- og formningsprocesser for at minimere resterende spændinger; design rørledningsinstallation og drift for at undgå for høje trækspændingskoncentrationer; overveje stress-afhjælpende foranstaltninger.
Miljø- og servicetilstandskontrol: For rørledninger, der er udsat for sure gasser eller potentiel brinteksponering, skal du overveje belægninger, katodisk beskyttelsesstrategier, miljøovervågning og regelmæssige inspektioner for at opdage tidlige tegn på HIC.

Hydrogen-induceret cracking (HIC) i LSAW stålrør er ikke en simpel en-faktorfejl; snarere er det et resultat af det komplekse samspil mellem brintindtrængning, mikrostrukturelle egenskaber (svejsemetal, HAZ, defekter), hydrogendiffusion og -indfangning og mekanisk stress (rest- eller operationel). De svejsede sømme og varme-påvirkede zoner, der er iboende i LSAW-fremstilling - kombineret med mulige brintkilder og langvarig-servicebelastning - gør disse rør særligt sårbare.

Forebyggelse af HIC i LSAW-rørledninger kræver streng kontrol af svejseprocedurer (tør flux, ren rille, forbrugsstoffer med lavt-brintindhold), mulig fjernelse af brint (efter-svejsevarmebehandling), omhyggeligt materiale-/mikrostrukturdesign og belastnings- og miljøkontrol.

For rørledningsoperatører, fabrikanter og ingeniører er forståelsen af disse mekanismer afgørende - ikke kun for at undgå indledende revner under fremstillingen, men også for at sikre langsigtet-integritet og sikkerhed gennem årtiers service.
